Затвор дисковый
АО «Пензенский завод трубопроводной арматуры» производит затворы дисковые.
Диаметр условного прохода DN мм: 15-2400
Номинальное давление PN МПа: 0,1-4
Изготовление и поставка по ТУ: 3700-002-92853012-2012.
Дисковой затвор относится к запорно-регулирующей арматуре и широко применяется в нефтеперерабатывающей и газовой промышленности, в системах водоснабжения и отопления, а также в системах вентиляции и кондиционирования. Запирающий элемент или затвор устройства представляет собой плоский или линзовый диск, который поворачивается на 90° вокруг оси вращения. Ось в дисковых затворах может устанавливаться как вертикально, так и горизонтально. Дисковой затвор используется для полного перекрытия потока среды или изменения ее расхода и применяется как для жидких, так и для газообразных сред. Чаще всего этот тип арматуры применяется при больших условных проходах и низких требованиях к герметичности системы.
Устройство и принцип действия дискового затвора
Дисковой затвор состоит из корпуса, запирающего элемента и уплотнительных поверхностей. Корпус устройства обычно выполняется цилиндрической формы. Внутри корпуса установлена ось, на которой вращается запирающий элемент - диск. Управление затвором (диском) осуществляется посредством привода и может быть как ручным, так и механическим. Например, при больших диаметрах прохода управление может осуществляться при помощи гидропривода.
Принцип действия дискового затвора таков: от привода движение передается в запирающий элемент, который поворачивается вокруг оси вращения на 90°, открывая таким образом проход для рабочей среды. Рабочая среда поступает в корпус затвора. При закрытии диск описывает дугу вокруг оси вращения в обратном направлении, а затем полностью закрывает собой проход для среды. При этом между внешними краями диска и корпусом устанавливаются уплотнительные поверхности - кольца, выполненные из металла или резины, которые позволяют обеспечить герметичность затвора, не оставляя зазоров для прохода среды.
К трубопроводу дисковой затвор чаще всего прикрепляется посредством стяжного соединения. На концах корпуса устройства предусматриваются отверстия, в которые затем вставляются шпильки, соединяющие корпус затвора с фланцами труб.
Достоинства и недостатки конструкции
Основные достоинства дискового затвора - малые строительные длина и высота, небольшая масса, небольшое количество деталей, конструкционная простота и низкая стоимость. Причем, чем больше условный диаметр прохода, тем выгоднее дисковые затворы отличаются по этим параметрам от других типов арматуры. К недостаткам устройства можно отнести малую герметичность, а также необходимость применения привода с большим крутящим моментом при значительных перепадах давления на устройствах с большим условным диаметром.
Область применения
В настоящий момент дисковые затворы применяются при значительных давлениях и их перепадах, а также при малых давлениях и вакуумах. Конструкция дискового затвора позволяет выполнение устройства из прочных металлов, устойчивых к коррозии и другим видам воздействия, поэтому использование изделия возможно в самых различных средах. Тем не менее, чаще всего дисковые затворы применяют для воздуха и газообразных сред, когда по условиям эксплуатации допустимы протечки.
- Затвор дисковый 587-182.181-05
- Затвор дисковый 587-182.181-06
- Затвор дисковый 587-182.181-07
- Затвор дисковый 587-182.183-05
- Затвор дисковый 587-182.183-06
- Затвор дисковый 587-182.183-07
- Затвор дисковый 587-35.8967-04

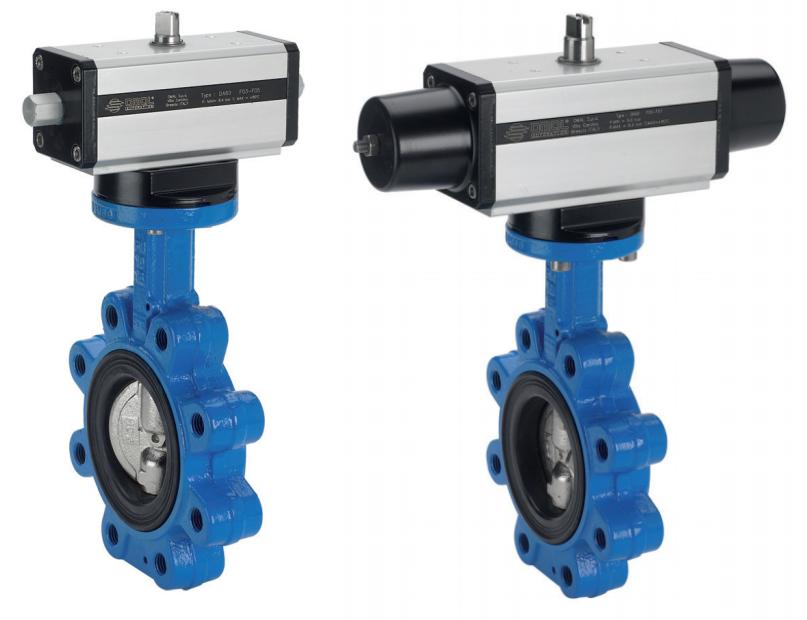

- Затвор дисковый 587-35.8967-05
- Затвор дисковый 587-35.8967-06
- Затвор дисковый 587-35.8967-11
- Затвор дисковый 587-35.8967-12
- Затвор дисковый 587-35.8967-13
- Затвор дисковый 587-35.8982-04
- Затвор дисковый 587-35.8982-05
- Затвор дисковый 587-35.8982-06
- Затвор дисковый 587-35.8982-11
- Затвор дисковый 587-35.8982-12
- Затвор дисковый 587-35.8982-13
- Затвор дисковый 587-35.8983-11
- Затвор дисковый 587-35.8983-12
- Затвор дисковый 587-35.8983-13
- Затвор дисковый 587-35.9122
- Затвор дисковый 587-35.9122-01
- Затвор дисковый 587-35.9122-02
- Затвор дисковый 587-35.9122-03
- Затвор дисковый 587-35.9122-04
- Затвор дисковый 587-35.9122-05
- Затвор дисковый 587-35.9122-06
- Затвор дисковый 587-35.9122-07
- Затвор дисковый 587-35.9123
- Затвор дисковый 587-35.9123-01
- Затвор дисковый 587-35.9123-02
- Затвор дисковый 587-35.9123-03
- Затвор дисковый 587-35.9123-04
- Затвор дисковый 587-35.9123-05
- Затвор дисковый 587-35.9123-06
- Затвор дисковый 587-35.9123-07
- Затвор дисковый 587-35.9124
- Затвор дисковый 587-35.9124-01
- Затвор дисковый 587-35.9124-02
- Затвор дисковый 587-35.9124-03
- Затвор дисковый 587-35.9124-04
- Затвор дисковый 587-35.9124-05
- Затвор дисковый 587-35.9124-06

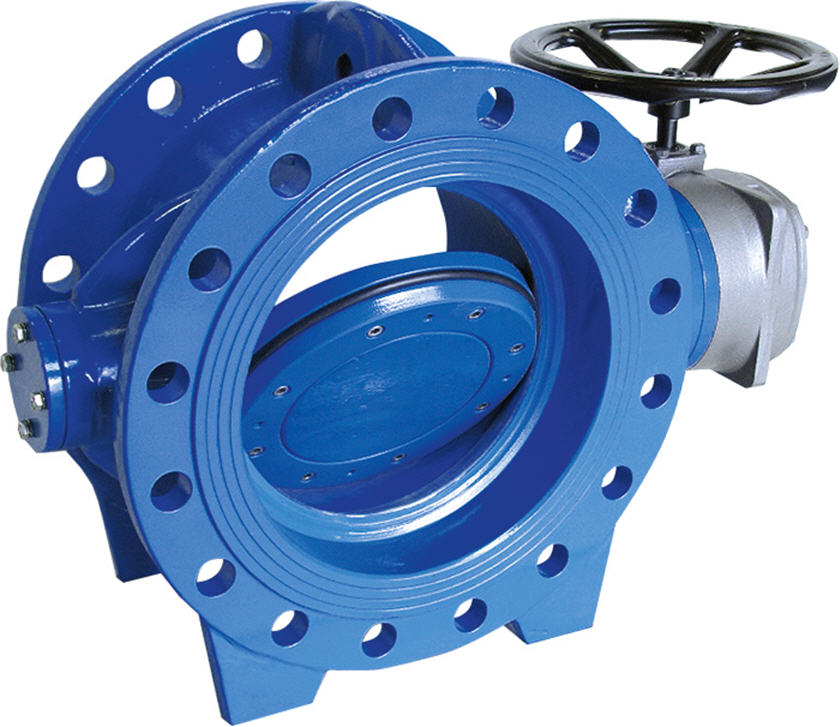

- Затвор дисковый 587-35.9124-07
- Затвор дисковый 587-35.9125
- Затвор дисковый 587-35.9125-01
- Затвор дисковый 587-35.9125-02
- Затвор дисковый 587-35.9125-03
- Затвор дисковый 587-35.9125-04
- Затвор дисковый 587-35.9125-05
- Затвор дисковый 587-35.9125-06
- Затвор дисковый 587-35.9125-07
- Затвор дисковый 587-35.9126
- Затвор дисковый 587-35.9126-01
- Затвор дисковый 587-35.9126-02
- Затвор дисковый 587-35.9126-03
- Затвор дисковый 587-35.9126-04
- Затвор дисковый 587-35.9126-05
- Затвор дисковый 587-35.9126-06
- Затвор дисковый 587-35.9126-07
- Затвор дисковый 587-35.9127
- Затвор дисковый 587-35.9127-01
- Затвор дисковый 587-35.9127-02
- Затвор дисковый 587-35.9127-03
- Затвор дисковый 587-35.9127-04
- Затвор дисковый 587-35.9127-05
- Затвор дисковый 587-35.9127-06
- Затвор дисковый 587-35.9127-07
- Затвор дисковый A 49
- Затвор дисковый AC2.507
- Затвор дисковый AC2.508
- Затвор дисковый AC2.509
- Затвор дисковый AC2.510
- Затвор дисковый AC2.511
- Затвор дисковый AC5.507
- Затвор дисковый AC5.508
- Затвор дисковый AC5.509
- Затвор дисковый AC5.510
- Затвор дисковый AC5.511
- Затвор дисковый AC5.512
- Затвор дисковый AH1.507
- Затвор дисковый AH1.508
- Затвор дисковый AH1.509
- Затвор дисковый AH1.510
- Затвор дисковый AH1.511
- Затвор дисковый AH1.512
- Затвор дисковый AH1.513
- Затвор дисковый AH1.514
- Затвор дисковый AH2.507
- Затвор дисковый AH2.508
- Затвор дисковый AH2.509
- Затвор дисковый AH2.510
- Затвор дисковый AH2.511
- Затвор дисковый AH2.512
- Затвор дисковый AH2.513
- Затвор дисковый AH2.514
- Затвор дисковый AH2.515
- Затвор дисковый AH2.516
- Затвор дисковый AH2.517
